加工定制	是	品牌	中能	型号	D941
材质	碳钢	连接形式	法兰	结构形式	偏置板式
适用介质	空气	压力环境	常压	工作温度	常温
标准	国标	流动方向	单向	驱动方式	手动
零部件及配件	执行器	用途	调节	类型(通道位置)	二通式
口径	100-4000	公称通径	100-4000	3C阀门类别	工业
规格	DN1000

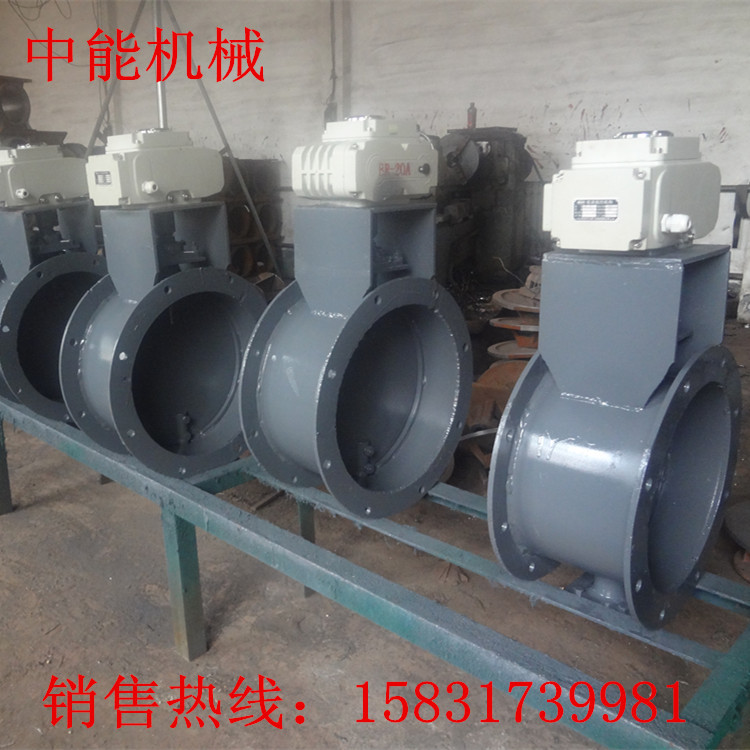

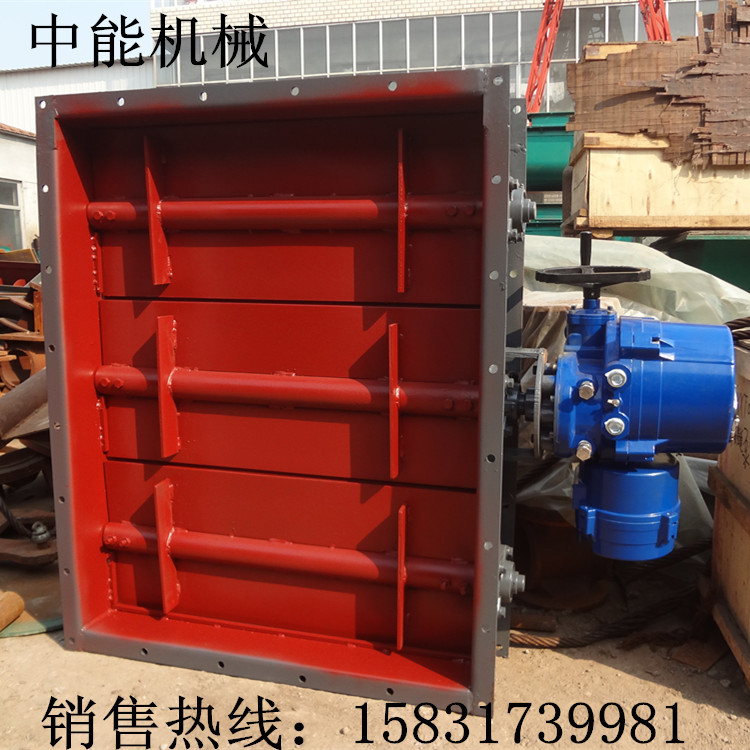

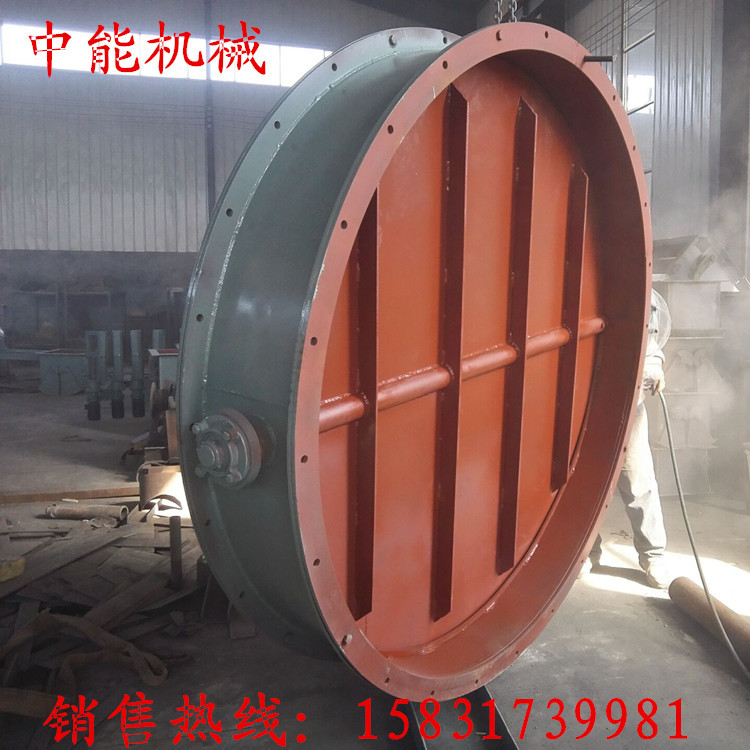

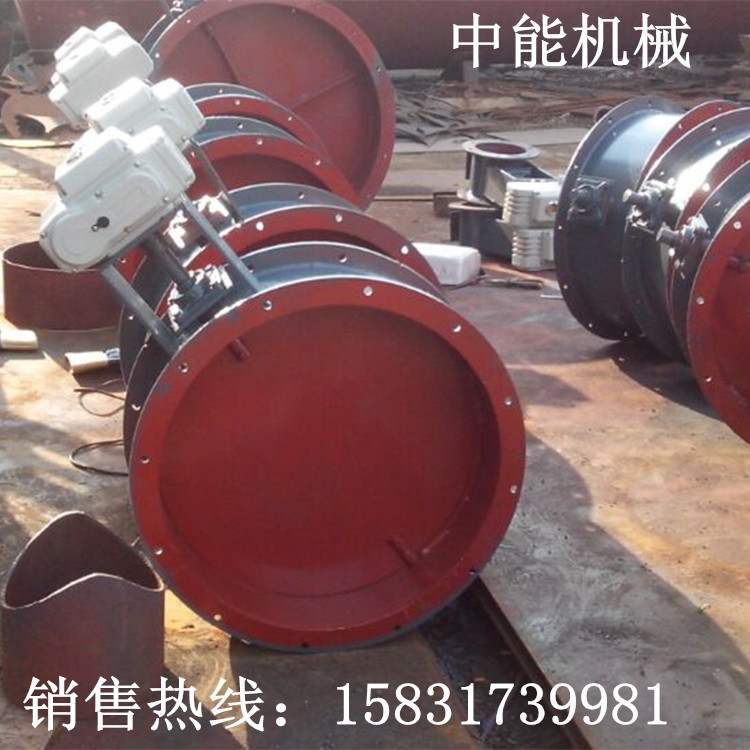

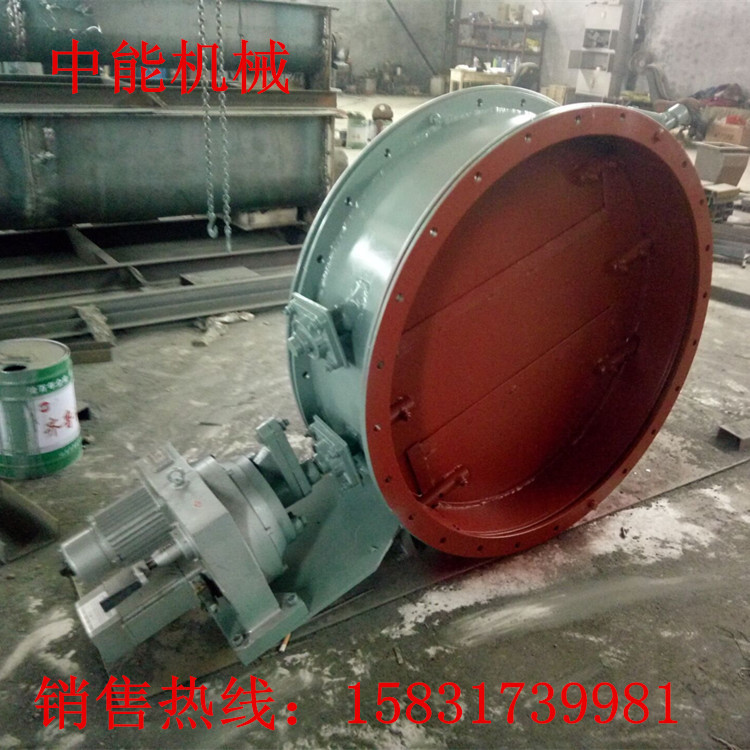

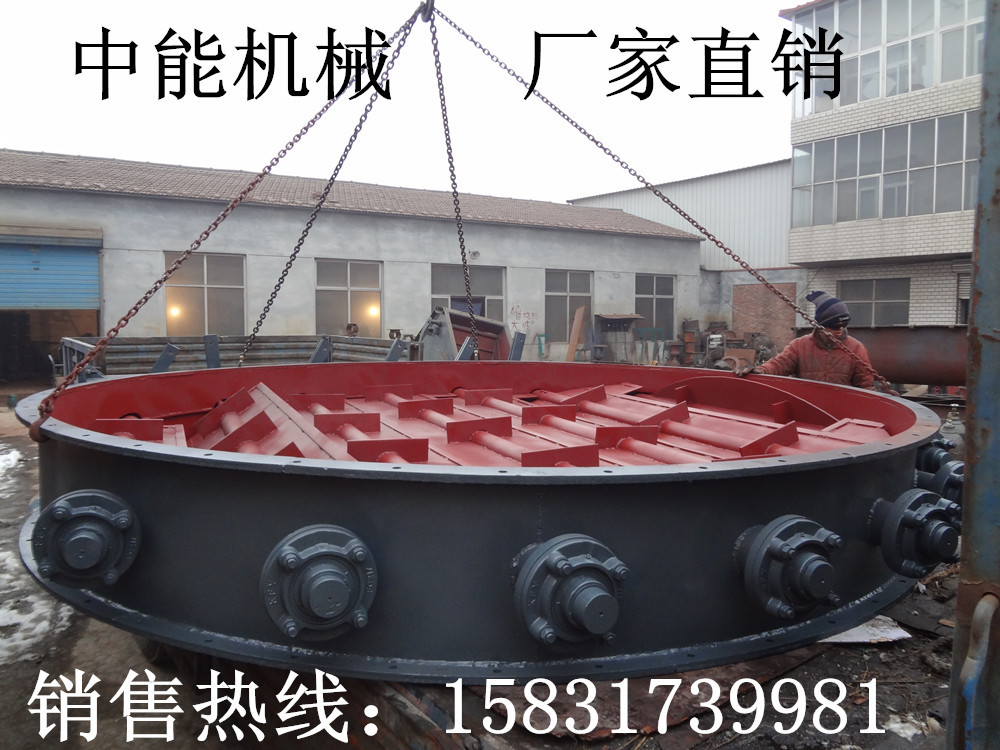

通风蝶阀结构特点：

1.采用中线式碟板与短结构钢板焊接：的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响

通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量

特点：

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，体积小，重量轻。

3、使用寿命长4、低压下，可以实现良好的密封。5、调节性能好。

标准及参数：

标准1、设计标准:GB/T12238-1989 JB/T8692-19982、法兰连接尺寸:GB/T9115.1-20003、结构长度 h:GB/T12221-19894、压力试验:GB/T13927-1992;JB/T9092-1999参数公称通径 DN（mm） 50～2000公称压力 PN（Mpa） 0.05 0.25 0.6试验压力 强度试验 0.075 0.375 0.9密封试验 ≤1.5%泄漏量适用介质 煤气、含尘气体、烟道气等适用温度 负-10度，还有零上 250度

•
