加工定制 是 品牌 汇正 型号 D643W 材质 不锈钢 连接形式 法兰 结构形式 三偏心 适用介质 水、蒸汽、油品、各种高腐蚀化学介质、弱酸碱介质、氨气、氮气、氧气、氢气、液化气、空气、 压力环境 常压 工作温度 高温 标准 国标 流动方向 单向 驱动方式 电子 零部件及配件 执行器 用途 截止 类型(通道位置) 直通式 口径 DN50-1400 公称通径 DN50-1400 安装尺寸 DN50-1400 3C阀门类别 工业
| 加工定制 | 是 | 品牌 | 汇正 | 型号 | D643W |
| 材质 | 不锈钢 | 连接形式 | 法兰 | 结构形式 | 三偏心 |
| 适用介质 | 水、蒸汽、油品、各种高腐蚀化学介质、弱酸碱介质、氨气、氮气、氧气、氢气、液化气、空气、 | 压力环境 | 常压 | 工作温度 | 高温 |
| 标准 | 国标 | 流动方向 | 单向 | 驱动方式 | 电子 |
| 零部件及配件 | 执行器 | 用途 | 截止 | 类型(通道位置) | 直通式 |
| 口径 | DN50-1400 | 公称通径 | DN50-1400 | 安装尺寸 | DN50-1400 |
| 3C阀门类别 | 工业 |
 | |||||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||

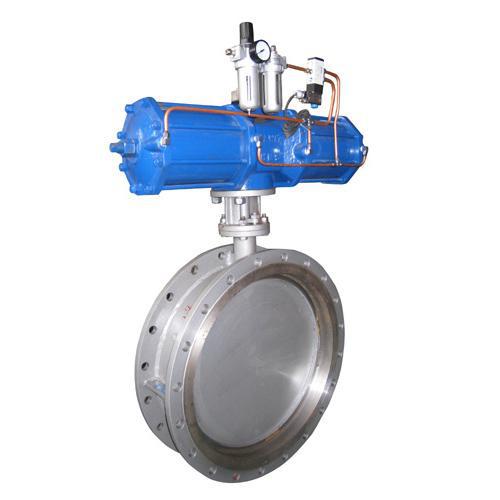

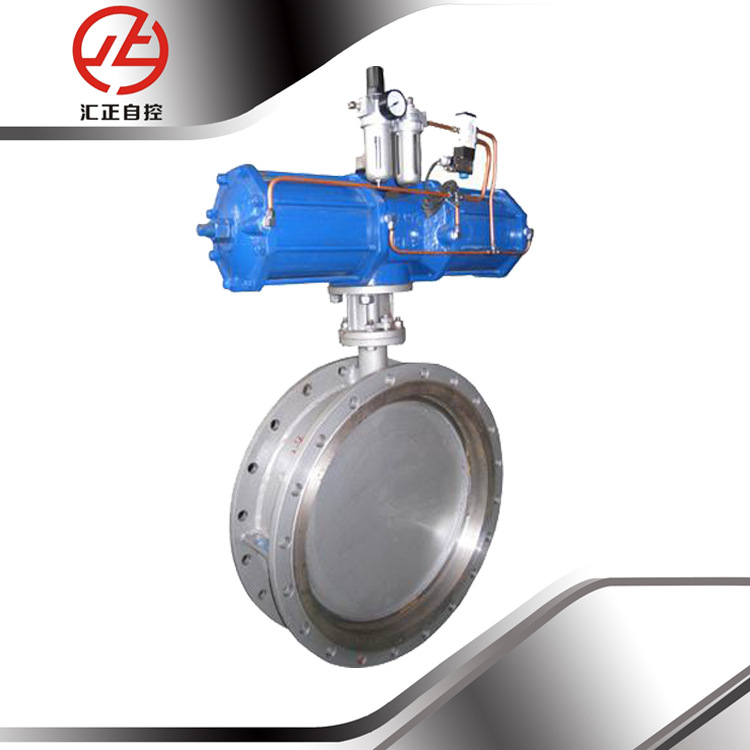

产品图片 |
|
| 产品特点 |
本蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。目前 ,衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。A，气动通风蝶阀在使用过程中仍然存在以下几个问题：1、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。2、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。3、因衬胶蝶阀的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。4，高性能气动通风蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀用途及特点编辑本蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 |
| 产品参数说明 | ||||||||||||||||||||||||||||||||||||||||||||||||
技术参数 主要参数
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 公司简介 |
浙江汇正自控阀门有限公司位于全国有名的“中国泵阀之乡”温州市瓯北镇。与温州市一桥相连。是一家专业研制开发、生产、销售电气动阀门的专业型厂家。主要产品有：电动调节阀，气动调节阀，自力式调节阀，CV3000调节阀，手动调节阀，角行程调节蝶阀，球阀，闸阀，截止阀等，都有最佳的质量和价格保证，我们供应的产品广泛应用于发电控制系统，船舶系统，石油化工行业的海上采油平台，污水处理电力系统等高新技术企业。 |
