加工定制 是 品牌 szspsk 型号 D941W-16P-10 材质 铸钢.不锈钢.铸铁 连接形式 法兰 结构形式 垂直板式 适用介质 空气 压力环境 常压 工作温度 其他 标准 国标 美标 日标 流动方向 双向 驱动方式 气动.手动.涡轮 零部件及配件 执行器 用途 截止 类型(通道位置) 直动式 口径 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 公称通径 DN50 DN65 DN80 DN100 DN125 DN150 D
| 加工定制 | 是 | 品牌 | szspsk | 型号 | D941W-16P-10 |
| 材质 | 铸钢.不锈钢.铸铁 | 连接形式 | 法兰 | 结构形式 | 垂直板式 |
| 适用介质 | 空气 | 压力环境 | 常压 | 工作温度 | 其他 |
| 标准 | 国标 美标 日标 | 流动方向 | 双向 | 驱动方式 | 气动.手动.涡轮 |
| 零部件及配件 | 执行器 | 用途 | 截止 | 类型(通道位置) | 直动式 |
| 口径 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 | 公称通径 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 | 安装尺寸 | DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN300 DN400 |
| 3C阀门类别 | 工业 | 规格 | DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250 |

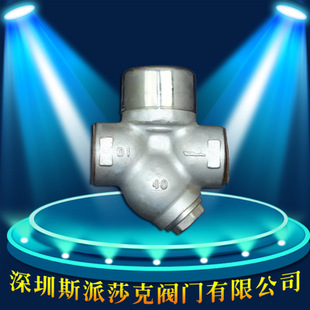

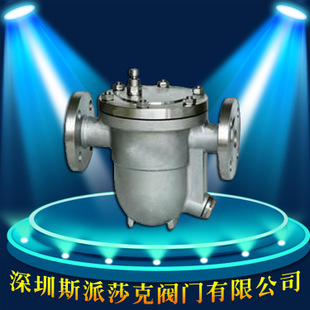

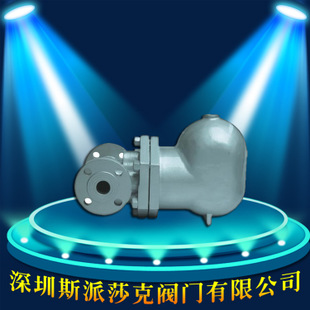

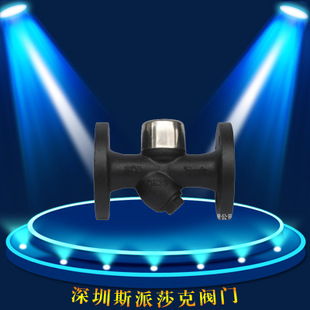

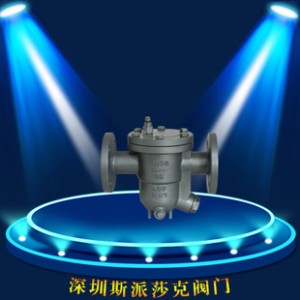

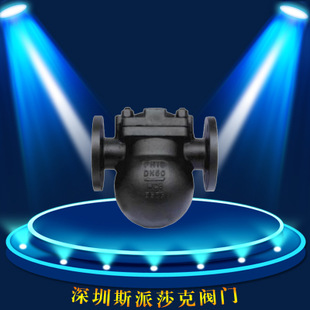

| 疏水阀热销产品 | ||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||
温馨提示
产品属性及价格等仅供参考，详情请来电或旺旺咨询！
产品简介：

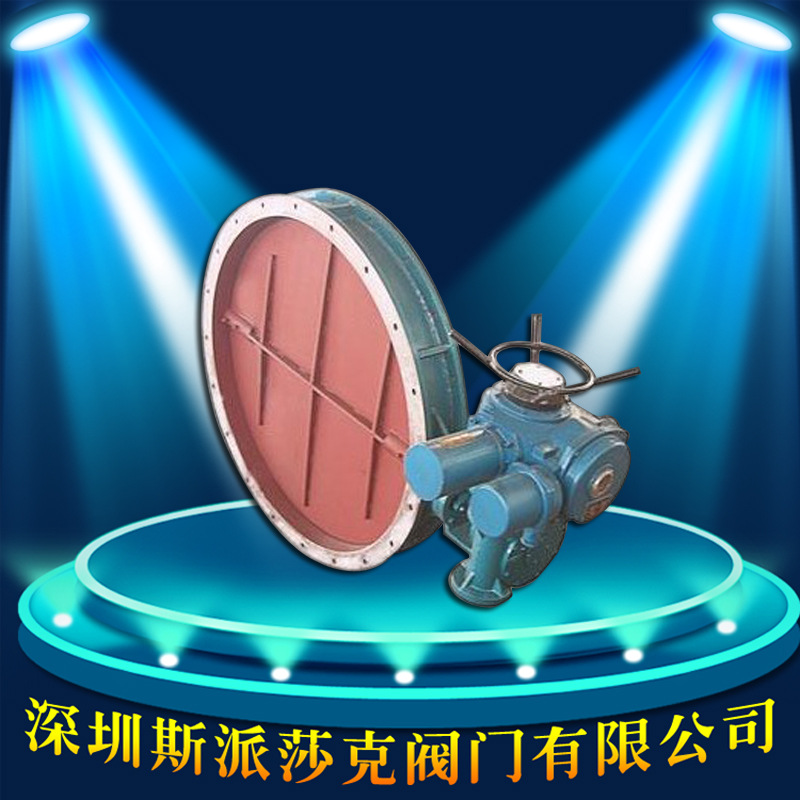

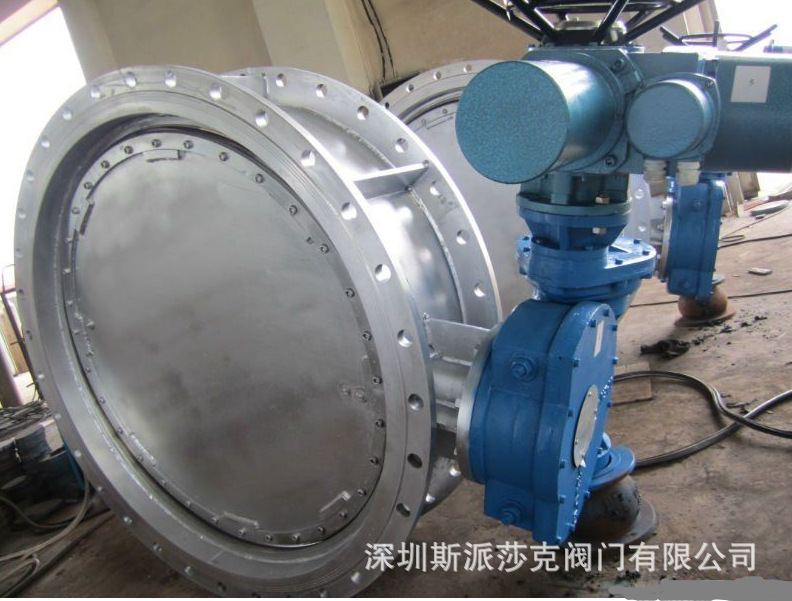

D941W电动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。
工作原理：
D941W电动通风蝶阀由角型程电子式电动执行器和通风蝶阀机构组成。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。
产品特点：
★该阀驱动力矩小，启闭灵活，操作方便。
☆能有效防止因热涨冷缩造成的卡死现象。
◆具有结构尺寸短，重量轻，安装方便等特点。
◇采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等。
■阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。
主要参数
公称压力（MPa) | 0.05MPa | 介质温度 | -30℃～-350℃ |
强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 |
介质流速 | 25m/s | 泄漏率 | 3% |
主要零件材料
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢、不锈钢 |
主要外形连接尺寸
DN | D | D1 | L | L1 | L2 | -Фd | |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1344 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1444 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1544 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1644 | 640 | 20-18 | 14 |
