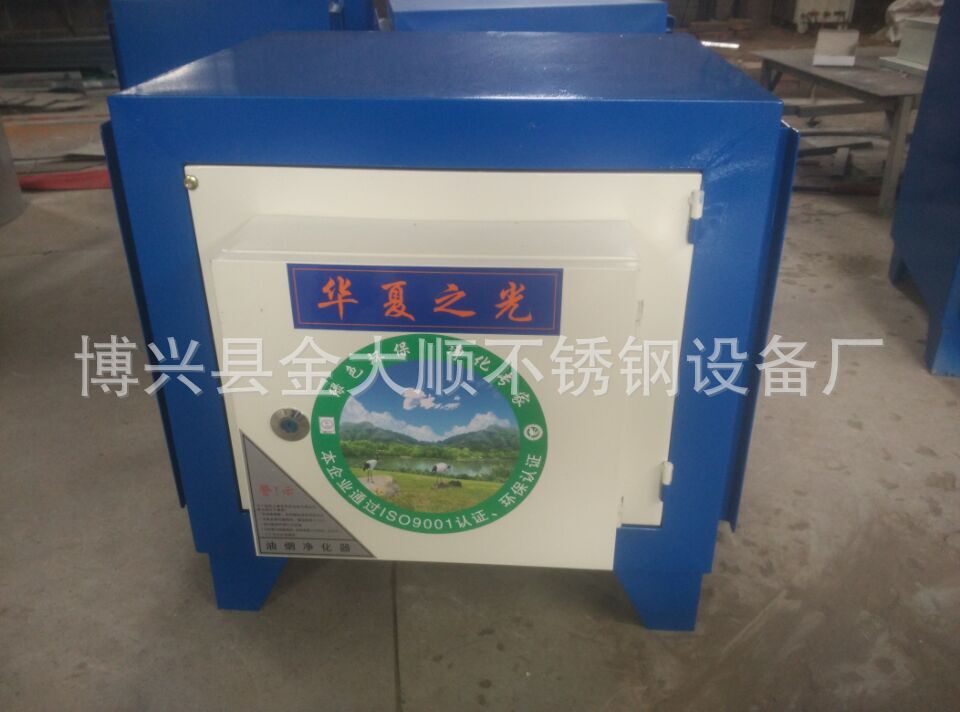

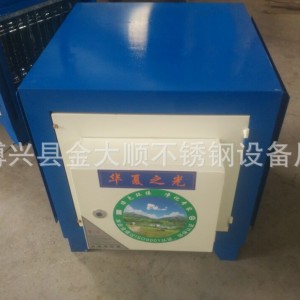

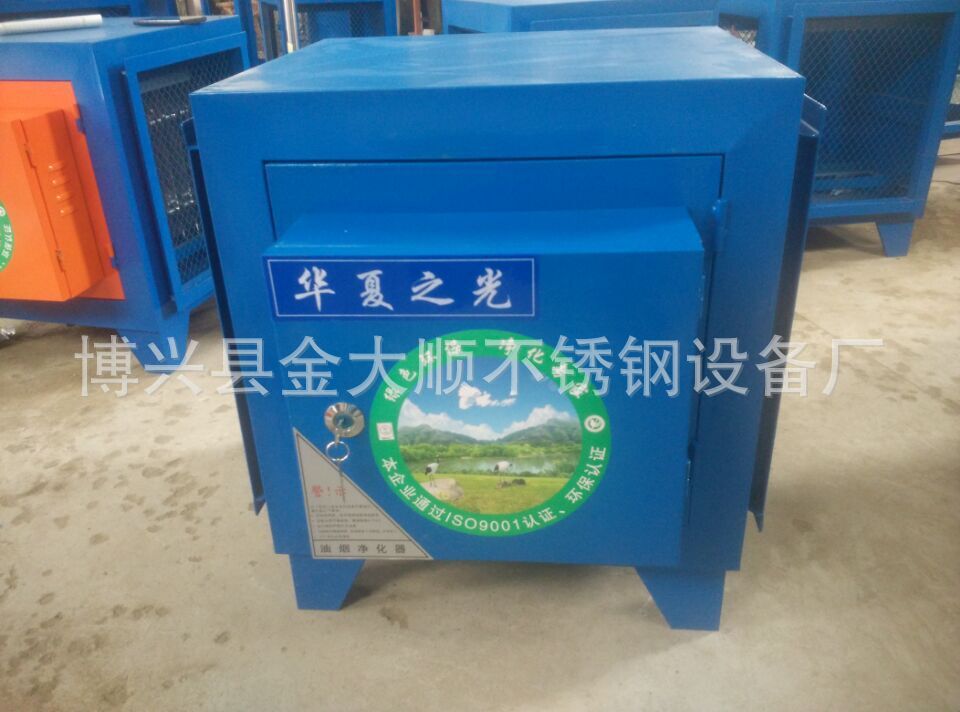

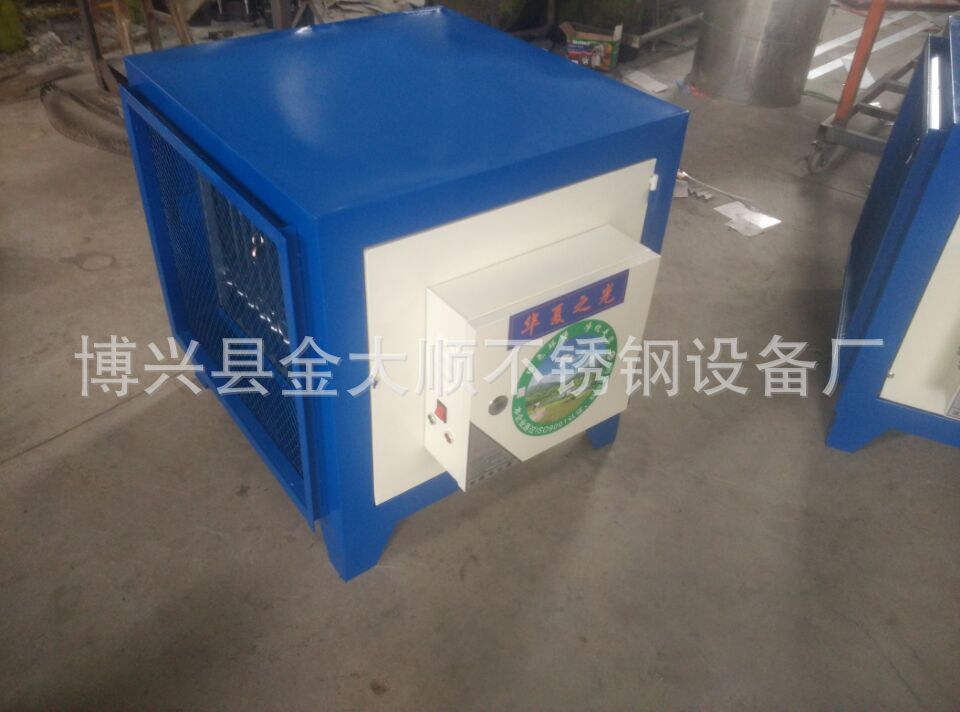

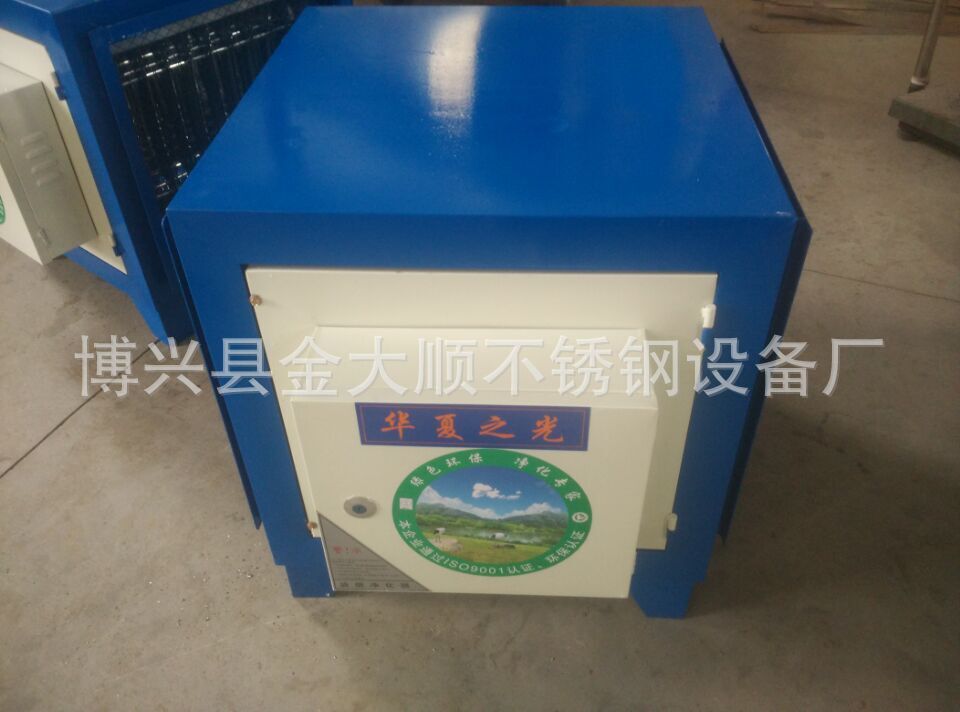

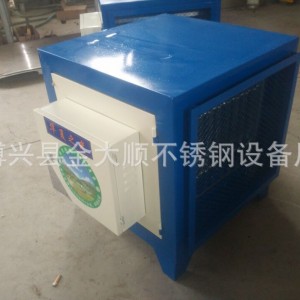

厨  房  油  烟  净 化  器

综述

静电式油烟净化器是在广泛吸收国内外先进技术及工艺的基础上，华夏之光环保公司技术人员研制的新一代绿色环保油烟净化器。该系列产品的净化效率已达到国家环保总局烟气排放标准(GWPBS5-2000)，《饮食业油烟排放标准》的要求，并获得国家环保产品认定证书，其各项性能指标处于国内领先地位。从根本上解决了饮食业厨房油烟的污染问题，在您订购本产品的同时，请详细阅读我公司制定的产品使用手册，以便保证本产品的正常使用，延长使用寿命，更好的保障客户利益和产品声誉。

本手册主要分为以下几个部分

（1）      综述

（2）      净化器的选型原则

（3）      风机的选型及风管的

（4）      安装预留空间及设备安装示意图

（5）      安装注意事项

（6）      使用前的检查机指示灯工作原理

（7）      使用注意事项

（8）      设备故障维修及设备保养

以上部分较为系统地介绍了本产品选型、安装、使用及维护，请认真阅读本手册，从而顺利的帮助你完成工作。

净化器的选型原则

1、 根据灶眼选型

每只灶眼处理风量为2000m3/h，选购的设备风量为灶眼数X2000m3/h,然后根据总风量确定设备型号数量。（型号见后）

2、 根据集烟罩总投影面积（S）选型

处理风量=S（m2）X1.8等于油烟净化器型号

风机的选型原则

计算管网阻力，管网阻力包括局部阻力及沿程阻力。

A、局部阻力包括：变径管、弯头、进风口、出风口等阻力

、沿程阻力：直管的阻力

根据网管阻力，加上设备阻力，再加上15%的安全系数即为风机的全压。

注：风机风量=设备处理风量

根据风机的全压、风量，考虑风机的噪声级，在同参数的条件下，选择噪声低的风机，可以大大减少噪音。

在选择风机时，以三相四线为最佳选择。如用户无三相四线制电源，则在风机和设备选型时说明。

单台处理风量≥8000m3/h，必须选用三相四线制风机。

风管的配置

A、             根据风机的进出口径定制同截面的风管，方可保证设备的处理效果及设备的经济运行。

、             厨房蒸汽散热管路与油烟机管路必须分别安装。

风管弯头的曲率半径

因弯头曲率半径小将增加风管阻力，故一般选择弯头曲率半径为1.5D较为合适，在设置巧头处应预先留下弯头的摆放空间及安装操作空间。

安装预留空间

油烟净化器的安装位置在电控箱一侧应留1.5米左右的空间作为油烟净化器维修、维修的空间。

方法：风机最好安装在净化器出风端。

风管设计注意事项

A、净化器风口变径长度≥800mm

、集风罩离风口距离应≥4m

C、出风口风管长度应≥2m

安装注意事项

设备应可靠接地，电阻应小于2欧姆，接地线（黄色标记）与壳体良好接触。安装地点的温度≤30℃，只有合格的维护人员才可以安装或维护该产品，非专业人员的任何拆装将带来意想不到的后果，必须安装在四面通风的地方且行足够的空间用来维护维修，任何地方的漏水都将损坏经呼气并带来危险，禁止大量水蒸气进入净化器，蒸汽要独立排放。安装过程中严禁异物落入设备内及异物磕碰和移动电场位置。

设备通电前，打开维护门，认真检查电场内是否异物及接线是否牢固，检查完毕后，必须关紧维护门再通电，通电过程中是否听到电场“丝丝”的放电声，如有异常声音或无声，应立即查明故障原因并排除故障后再通电。

设备进线为交流单相二线制，工作电压为200V—240V，如电压不稳应加装稳压装置。不得与大功率电器共用一路进线，否则将降低该产品寿命。

设备电开关必须采用空气开关，若采用刀闸开关易造成缺相，损坏设备。

本设备耗电量较低，一旦开启，应尽可能长时间使用，频繁启动将使设备寿命缩短。

使用前的检查

在正常使用本产品前，须先将设备安装到位且牢固定位。打开设备维修门。将电场抽出，检查电场是否由于长途运输而损坏（电场内应无杂物，无断裂电极，无断线现象），进行仔细检查后，如无异常情况，关好维修门。

将220V电源与设备电控箱电源接通，合上单相空气断路开关，在正常情况下绿色电源指示灯亮，听到设备内有“丝丝”的响声，且无其他异响，经1小时观察，无异常可交用户使用。

指示灯

1、 电控箱空气开关合上后，控制箱上电源指示绿灯亮。表示设备已与外接电源连通，设备开始正常工作。

2、 如要停止设备工作，请切断外接电源。

使用注意事项

1、 在设备运行过程中，绝对禁止打开维护门。重要提示：内有高压，非专业人员不得随意开启!排油孔应处于常开状态保证污油正常排出，不得存储在净化器内，以消除火灾隐患。

2、 当设备出现故障时，请找代理商或本公司服务人员及时上门维修。

3、 本设备保修期一年，实行终身维修。保修期内免费维修，保修期外收取材料工本费。

故障及排除

设备日常保养维护

油烟净化器使用一段时间后，由于内部积满了油污，净化处理效果明显下降。因此，在设备使用期间，应及时对油烟净化器进行维护清洗。

一、清洗的重要性

1、 延长净化器使用寿命。

2、 确保净化器的净化效率。

二、清洗周期

1、 净化器使用两至三个月后需要清洗，在厨房油烟较多的情况下应缩短清洗周期，以保证净化器的处理效果。

三、自制清洗槽

用不锈钢或塑料板自制一大于电场外形尺寸的长方形清洗槽。

四、清洗剂的配置

A、将洗洁精按3%的比例倒入盛有40至50摄氏度的热水清洗槽内搅拌，使之充分溶解。

、工业烧碱和水按1:15的比例配置所需要清洗剂

C、油烟净化器专用化学清洗剂

五、清洗方法

1、 预处理网清洗：

A:切断电源，打开检修门。

:将预处理框拉出

C:放入清洗槽中浸泡十分钟，轻轻将网上油污清洗干净，并用清水彻底冲洗干净。

D:将清洗后的预备网自然风干

E：将干燥的预处理网按原位置放回净化器

2、 电场清理：

A:切断电源，打开检修门。取出电场

：用情节片（塑料片）放在电极板中间，贴着电极板由上向下移动，只需将极板上大部分油污清理掉即可，一次清理不干净，可多清理几次。

C：清理干净刮下的油污，用清水冲洗干净

D：清洗过的电场自然风干（如仍有少量油污不会影响产品净化效果）。

E：将干燥的电场按原位置顺序放回净化器，关上检修门便可重新工作

六、 服务热线     15005435168

高压静电油烟净化器工作原理

采用直流叠加脉冲等离子电源和齿板结构的电场组合形式，产生电晕放电，从而获得高能等离子体。厨房油烟在等离子体电场的作用下，使小颗粒油滴瞬间聚集成大颗粒油滴而被收集在集油板上，并在等离子体的轰击下沉降到集油槽内。与此同时,油烟废气中的大部分um级油雾微粒、VOC、有机物质和油焦味、辛辣味等多种异味则被等离子体降解，从而保证了油烟净化器的油烟净化效率、异味降解率，并且可以有效延长清洗周期。
